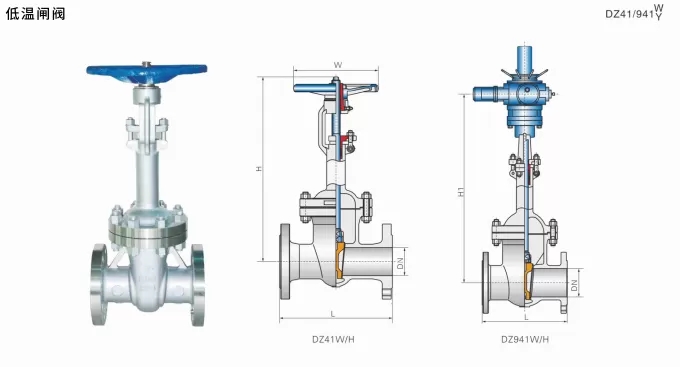

主要外形及连接尺寸
| 公称通径 DN | 主要外形尺寸和连接尺寸(mm) | H | ||||||||||||
| L | D | D1 | D2 | b | Z-φd | D0 | -46℃ | -101℃ | -196℃ | |||||
| DJ41V-16 | ||||||||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 240 | 460 | 480 | 520 | ||||
| 65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 280 | 475 | 505 | 525 | ||||
| 80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 280 | 520 | 550 | 590 | ||||
| 100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 320 | 545 | 575 | 615 | ||||
| 125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | 360 | 590 | 620 | 660 | ||||
| 150 | 48 | 280 | 240 | 210 | 24 | 8-φ23 | 400 | 650 | 680 | 730 | ||||
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 400 | 850 | 880 | 930 | ||||
| 250 | 730 | 405 | 355 | 320 | 30 | 12-φ25 | 450 | 956 | 986 | 1036 | ||||
| 300 | 850 | 460 | 410 | 375 | 30 | 12-φ25 | 500 | 1095 | 1125 | 1175 | ||||
| DJ41W-25 | ||||||||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 240 | 460 | 480 | 520 | ||||
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 280 | 475 | 505 | 525 | ||||
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 280 | 520 | 550 | 590 | ||||
| 100 | 350 | 230 | 190 | 160 | 24 | 8-φ25 | 320 | 545 | 575 | 615 | ||||
| 125 | 400 | 270 | 220 | 188 | 28 | 8-φ25 | 360 | 590 | 620 | 660 | ||||
| 150 | 480 | 300 | 250 | 218 | 30 | 8-φ25 | 400 | 650 | 680 | 730 | ||||
| 200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 400 | 850 | 880 | 930 | ||||
| 250 | 730 | 425 | 370 | 332 | 36 | 12-φ30 | 450 | 956 | 986 | 1036 | ||||
| 300 | 850 | 485 | 430 | 390 | 40 | 16-φ30 | 500 | 1095 | 1125 | 1175 | ||||
| DJ41V-40 | ||||||||||||||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 240 | 483 | 504 | 546 | ||||
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 280 | 499 | 530 | 551 | ||||
| 80 | 310 | 195 | 160 | 135 | 21 | 22 | 280 | 546 | 578 | 620 | ||||
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 320 | 572 | 604 | 646 | ||||
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 360 | 620 | 651 | 693 | ||||
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 400 | 683 | 741 | 767 | ||||
| 200 | 600 | 360 | 320 | 282 | 260 | 38 | 400 | 893 | 924 | 977 | ||||
| 250 | 730 | 425 | 385 | 345 | 313 | 42 | 450 | 1004 | 1035 | 1088 | ||||
| 300 | 850 | 485 | 450 | 408 | 364 | 46 | 500 | 1150 | 1181 | 1234 | ||||
注:产品资料仅供参考，如有疑问请与我司联系!
