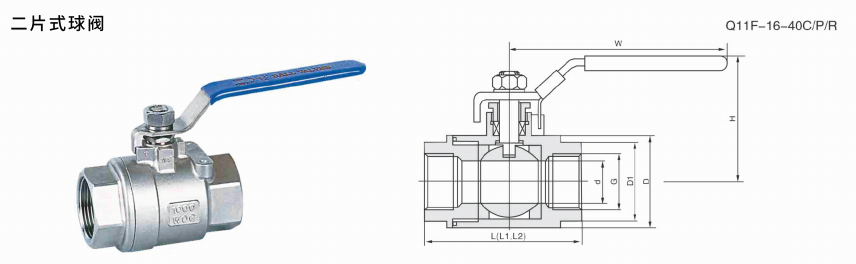

主要外形和连接尺寸（单位：mm）
| 公称通径 DN | PN1.6/2.5/4.0MPa,Class 150Lb/Class 300Lb | |||||||
| L1 | L2 | d | G | D | D1 | H | W | |
| 10 | 52 | 60 | 10 | 3/8″ | 45 | 31.2 | 72 | 140 |
| 15 | 57 | 65 | 10 | 1/2″ | 48 | 34.6 | 76 | 140 |
| 20 | 65 | 72 | 13.5 | 3/4″ | 58 | 41.6 | 81 | 160 |
| 25 | 77 | 85 | 18 | 1″ | 66 | 53.1 | 92 | 180 |
| 32 | 83 | 94 | 22 | 11/4″ | 80 | 63.5 | 112 | 200 |
| 40 | 94 | 105 | 26 | 11/2″ | 9 | 69.3 | 121 | 250 |
| 50 | 109 | 125 | 32.8 | 2″ | 114 | 86.5 | 137 | 300 |
注:产品资料仅供参考，如有疑问请与我司联系!
