主要技术参数和性能参数
| LM系列电动执行机构技术参数 | 阀体参数 | ||
| 电源 | AC110、220/380V/DC24、220V | 公称通径 | DN200-DN1600 |
| 输出力矩 | 50N.M~2000N.M | 公称压力 | PN1.0、1.6MPa |
| 任选功能 | 开关型、无源触电型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢等 |
| 动作范围 | 0-90°±5° | 阀体材质 | 球墨铸铁、碳素钢、不锈钢等 |
| 动作时间 | 9秒/15秒/30秒/60秒 | 阀板材质 | 球墨铸铁、铸钢、不锈钢、1.4529等 |
| 环境温度 | -30°~80° | 阀座密封 | EPDM、NBR、耐磨橡胶等 |
| 手动操作 | 附带手柄操作 | 结构形式 | 双偏心、无销型 |
| 限位 | 电气、机械二重限位 | 温度 | EPDM≤100℃、NBR≤80℃ |
| 防护等级 | IP-67(防爆外壳：Exd ll Bt4 Ip67可选) | 适用介质 | 空气、煤气、氮气等 |
| 输入信号 | 输入信号4-20mA,1-5V,0-10V; 输出信号：4-20mA,1-5V,0-10V | 特点 | 用途广、整体造价低、流量大、流阻小 |

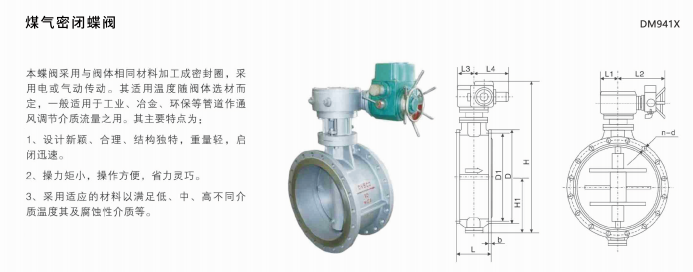

主要外形尺寸
| DN | D | D1 | n-do | b | L | H1 | SPD947X-1 | ||||
| H | L1 | L2 | L3 | L4 | |||||||
| 200 | 320 | 280 | 8-18 | 22 | 152 | 180 | 547 | 170 | 220 | 180 | 270 |
| 250 | 375 | 335 | 12-18 | 24 | 165 | 210 | 610 | 170 | 220 | 180 | 270 |
| 300 | 440 | 395 | 12-22 | 24 | 178 | 242 | 660 | 170 | 220 | 180 | 270 |
| 350 | 490 | 445 | 12-22 | 24 | 190 | 267 | 720 | 170 | 220 | 180 | 270 |
| 400 | 540 | 495 | 16-22 | 24 | 216 | 295 | 790 | 170 | 220 | 180 | 270 |
| 450 | 595 | 550 | 16-22 | 24 | 222 | 320 | 1040 | 210 | 220 | 180 | 270 |
| 500 | 645 | 600 | 20-22 | 26 | 229 | 346 | 1100 | 210 | 520 | 220 | 390 |
| 600 | 755 | 705 | 20-26 | 26 | 267 | 403 | 1250 | 210 | 520 | 220 | 390 |
| 700 | 860 | 810 | 24-26 | 26 | 292 | 540 | 1370 | 210 | 520 | 220 | 390 |
| 800 | 975 | 920 | 24-30 | 26 | 318 | 567 | 1500 | 210 | 520 | 220 | 390 |
| 900 | 1075 | 1020 | 24-30 | 26 | 330 | 596 | 1700 | 210 | 520 | 220 | 390 |
| 1000 | 1075 | 1120 | 28-30 | 26 | 410 | 646 | 1930 | 260 | 590 | 250 | 420 |
| 1200 | 1375 | 1320 | 32-30 | 26 | 470 | 765 | 2080 | 260 | 590 | 250 | 420 |
| 1400 | 1575 | 1520 | 36-30 | 26 | 530 | 880 | 2330 | 260 | 590 | 250 | 420 |
| 1600 | 1790 | 1730 | 40-30 | 26 | 600 | 986 | 2610 | 260 | 590 | 250 | 420 |
注:产品资料仅供参考，如有疑问请与我司联系!
