主要技术参数
| DN | 50~2000 | |||
| 公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
| 试验压力 | 强度实验 | 0.075 | 0.375 | 0.9 |
| 密封实验 | ≤1.5%泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
适用介质
| 适用温度 | 适用介质 |
| 碳钢≤400℃ | 高温烟气、原烟气、净烟气 |
| 310SS≤1000℃ |

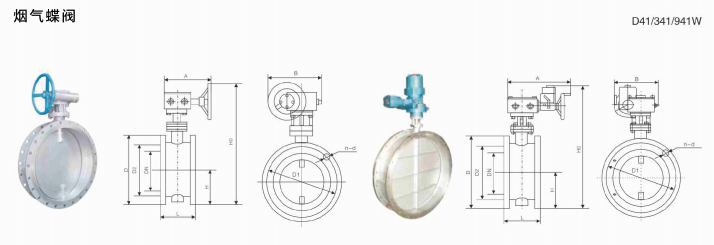

D41W-(0.5/2.5/6)bar 主要连接尺寸 (单位：mm)
| 公称通径 | 结构长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | |||||||||||
| 0 .05MPa和0 .25MPa | 0.6MPa | |||||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d |
| 50 | 2 | 108 | 70 | 215 | 270 | 65 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 |
| 65 | 21/2 | 112 | 80 | 235 | 270 | 65 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 |
| 80 | 3 | 114 | 95 | 263 | 270 | 65 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 |
| 100 | 4 | 127 | 105 | 283 | 270 | 65 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 |
| 125 | 5 | 140 | 120 | 313 | 310 | 65 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 |
| 150 | 6 | 140 | 132 | 338 | 310 | 65 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 |
注:产品资料仅供参考，如有疑问请与我司联系!
