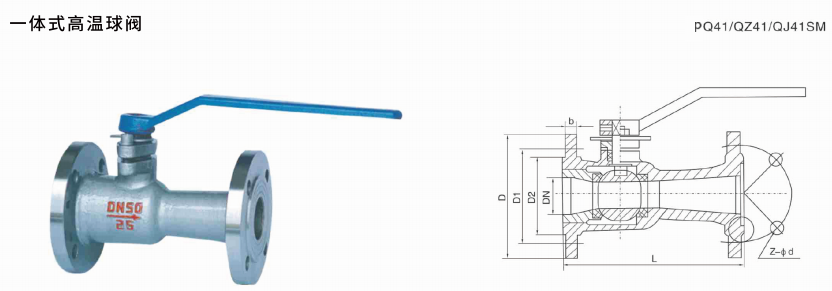

连接尺寸表替代闸阀(PN10-40)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| b | 18 | 20 | 20 | 22 | 24 | 26 | 28 | 30 |
| Z-od | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 |
连接尺寸表替代截止阀(PN10-40 单位：mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| b | 18 | 20 | 20 | 22 | 24 | 26 | 28 | 30 |
| Z-od | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 |
注:产品资料仅供参考，如有疑问请与我司联系!
